Hydro fertigt stranggepresste Aluminium-Stromschienen, Leitrohre und Flachdrahtprofile für Erstausrüster und Schaltschrankbauer. Aluminium bietet eine hohe elektrische Leitfähigkeit bei etwa dem halben Gewicht von Kupfer, ist korrosionsbeständig und vollständig recycelbar.
Hydro liefert Aluminiumleitrohrlösungen für OEMs, Schaltschrankbauer und Hersteller elektrischer Geräte, darunter Stromschienen, Leitrohre und Flachdrähte.
Die Spezifikationen lassen sich hinsichtlich Legierung und Härtegrad, Leitfähigkeitsvorgaben (gemessen in % IACS), Abmessungen, Lieferlängen, Oberflächenbeschaffenheit, Toleranzen und Verpackung konfigurieren. Hydro unterstützt zudem Schneiden, Bohren, Stanzen, Biegen, Bearbeiten und Konfektionieren zur Vereinfachung der Installation.
Viele Leitrohrlösungen basieren auf stranggepressten Aluminiumprofilen, wodurch elektrische Eigenschaften und mechanische Funktionen gemeinsam ausgelegt werden können. Eine stranggepresste Stromschiene oder ein Leitrohr kann an die Geometrie, die Oberfläche und die Anschlusspunkte des Geräts angepasst werden.
Hydro produziert Stromschienen und Aluminium-Leitrohrprofile in mehreren Ländern, sowohl in Europa als auch in Nordamerika.
Für viele Stromschienen- und Leitrohranwendungen bietet Aluminium eine praktische Alternative zu Kupfer. Die Entscheidung für den Austausch hängt von den Stromanforderungen, der Anschlusskonstruktion, dem verfügbaren Platz und den Gesamtbetriebskosten ab. Hydro unterstützt OEMs und Schaltschrankbauer bei der Bewertung der Umstellung und der Entwicklung von Aluminiumleitrohrlösungen, die ihren elektrischen und mechanischen Anforderungen entsprechen.
| Zu bewertender Punkt | Was zu beachten ist |
|---|---|
| Elektrische Dimensionierung | Aluminium leitet Strom, bezogen auf das Volumen, schlechter als Kupfer. Daher benötigt eine Aluminium-Stromschiene normalerweise einen größeren Querschnitt für die gleiche Strombelastbarkeit. Dies sollte in beengten Schaltschränken, Schaltanlagen und Gehäusen frühzeitig überprüft werden. |
| Gewicht | Selbst bei größerem Querschnitt sind Aluminiumleitrohre in der Regel deutlich leichter als ihre Kupferäquivalente. Dies kann die Belastung der Tragkonstruktionen reduzieren und die Handhabung und Installation vereinfachen. |
| Thermische Leistung | Aluminium leitet Wärme effizient und trägt so zum Temperaturausgleich entlang des Profils bei. Hohl- oder stranggepresste Stromschienen können zudem die Oberfläche vergrößern und die Wärmeableitung in geschlossenen Räumen verbessern. |
| Verbindungsdesign | Aluminium-Aluminium- und Aluminium-Kupfer-Verbindungen erfordern eine korrekte Oberflächenvorbereitung sowie die richtigen Befestigungselemente und Anzugsmomente. Dies ist oft der wichtigste technische Aspekt bei Austauschprojekten, und Hydro berät Sie gerne zur Verbindungsgestaltung. |
| Herstellung | Aluminium-Stromschienen und Leitrohrprofile können geschnitten, gebohrt, gestanzt, bearbeitet, gebogen und in kundenspezifischen Längen oder als Bausätze geliefert werden. Biegen und Umformen hängen von der richtigen Legierung, dem Härtegrad und dem Biegeradius ab. |
| Korrosionsbeständigkeit | Aluminium bildet in vielen elektrischen Innenräumen eine natürliche Oxidschicht, die die Oberfläche schützt. Für Außenbereiche oder anspruchsvollere Umgebungen können Oberflächenbehandlungen oder Beschichtungen vorgeschrieben werden. |
| Kosten | Aluminium ist in der Regel pro Kilogramm günstiger als Kupfer, aber die endgültige Wirtschaftlichkeit hängt vom Gesamtsystemdesign ab, einschließlich Profilgröße, Verbindungen, Halterungen, Fertigung und Installation. |
| Recyclingfähigkeit | Aluminium ist vollständig recycelbar, ohne dass die Materialeigenschaften beeinträchtigt werden, was Kreislaufwirtschaft und eine kohlenstoffärmere Produktgestaltung unterstützt. |
Aluminium ist nicht in jeder Konstruktion ein direkter Ersatz für Kupfer. Die richtige Wahl hängt vom verfügbaren Platz, der Strombelastbarkeit, der Anschlussart, den Installationsanforderungen und den Gesamtsystemkosten ab.
...wenn Gewichtsreduzierung Priorität hat, die Anwendung einen größeren Querschnitt ermöglicht, Sie das Risiko von Kupferpreisschwankungen verringern möchten oder Ihre Nachhaltigkeitsziele die Verwendung von recycelbaren Materialien begünstigen.
...wenn der Platz stark eingeschränkt ist und der größere Aluminiumquerschnitt nicht passt, oder wenn Ihr Montageprozess und Ihre Verbindungskonstruktion bereits für Kupfer optimiert sind und die Kosten für eine Neukonstruktion die Materialeinsparungen übersteigen.
…wenn die Abwägungen für Ihre spezifische Anwendung nicht eindeutig sind. Wir unterstützen Sie bei der Dimensionierung, prüfen die Verbindungskonstruktion und empfehlen geeignete Legierungen und Härtegrade.
In elektrischen Systemen, bei denen Strombelastbarkeit, Gewicht, Wärmeleistung und effiziente Montage wichtige Konstruktionsfaktoren sind, werden Aluminium-Stromschienen, Leitrohre und Flachdrähte eingesetzt.
Die Wahl der Legierung ist für Aluminium-Stromschienen, Leitrohre und andere stranggepresste elektrische Leitrohrprofile von großer Bedeutung. Die richtige Legierung hängt vom erforderlichen Gleichgewicht zwischen elektrischer Leitfähigkeit, mechanischer Festigkeit, Umformbarkeit, Kontaktleistung und Strangpresseffizienz ab.
Hochreine Aluminiumlegierungen der 1xxx-Serie, wie beispielsweise EN AW-1050 und EN AW-1370, werden dort eingesetzt, wo elektrische Leitfähigkeit und geringes Gewicht im Vordergrund stehen. Diese Legierungen bieten eine hohe Aluminiumreinheit und gute Korrosionsbeständigkeit und lassen sich zu Profilen, Stäben, Stangen und Rohren für Leitanwendungen extrudieren.
Für Anwendungen, die zusätzlich höhere Festigkeit oder verbesserte Kontaktleistung erfordern, kann EN AW-6101A/B eine gute Wahl sein. Diese Al-Mg-Si-Legierung weist eine etwas geringere Leitfähigkeit als 1xxx-Legierungen auf, bietet aber ein besseres Verhältnis von Leitfähigkeit, mechanischer Festigkeit und Verarbeitbarkeit.
Im Vergleich zu Cu-ETP R220-Kupfer weisen Aluminiumleitlegierungen eine geringere Leitfähigkeit pro Volumeneinheit, aber eine deutlich geringere Dichte auf. In der Praxis bedeutet dies, dass eine Aluminium-Stromschiene für die gleiche Strombelastbarkeit in der Regel einen größeren Querschnitt benötigt als Kupfer, das fertige Leitrohr jedoch deutlich leichter sein kann.
| Legierung / Werkstoff | Typische Rolle in Leiteranwendungen |
|---|---|
| EN AW-1370-H112 | Hochleitfähige Aluminiumlegierung für Stromschienen und Leitrohrprofile |
| EN AW-6101-T7 | Ausgewogene Leitfähigkeit, Festigkeit und Kontakteigenschaften |
| EN AW-6101-T6 | Höhere Festigkeitsoption, bei der die mechanische Leistungsfähigkeit wichtig ist |
| Cu-ETP R220 | Kupferreferenzmaterial mit hoher Leitfähigkeit, aber höherer Dichte |
Hydro kann Ihnen bei der Auswahl der richtigen Aluminiumleiterlegierung und -härte helfen, basierend auf Leitfähigkeitszielen, Profilgeometrie, mechanischen Anforderungen und Produktionsbedürfnissen.

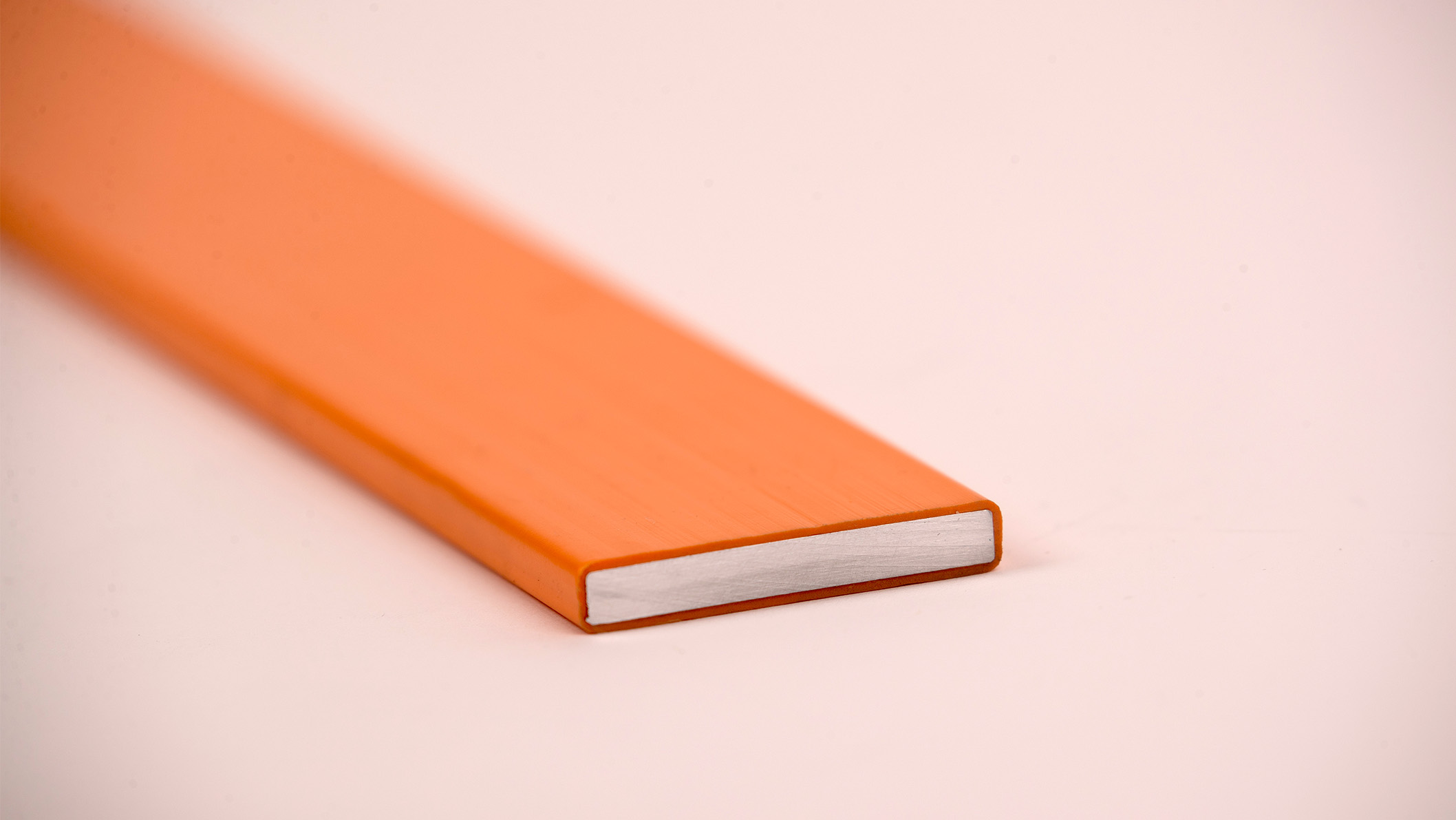

Eine Aluminium-Sammelschiene oder auch -Stromschiene ist ein stranggepresstes Leitrohrprofil, das zur Verteilung von elektrischem Strom in Schaltanlagen, Verteilertafeln und Stromversorgungssystemen verwendet wird. Sammelschienen sind als Massivstangen, Leitrohre oder Flachdrahtprofile erhältlich.
Sammelschienen werden üblicherweise aus Kupfer oder Aluminium hergestellt. Aluminium-Sammelschienen wiegen bei gleicher Leitfähigkeit etwa nur halb so viel wie Kupfer, sind äußerst korrosionsbeständig und vollständig recycelbar. Zu den gängigen Aluminiumlegierungen für Sammelschienen zählen solche der 1xxx-Reihe (hohe Leitfähigkeit) und der 6xxx-Reihe (höhere Festigkeit).
In vielen Anwendungsbereichen ja. Aluminium-Sammelschienen werden häufig in Schaltanlagen, Schalttafeln und in der Stromverteilung als leichtere und kostengünstigere Alternative zu Kupfer eingesetzt. Der Querschnitt der Sammelschienen ist in der Regel größer, aber Gewicht und Materialkosten sind geringer. Die Ausführung der Verbindungen und die Oberflächenvorbereitung müssen an Aluminium angepasst werden. Hydro kann Ihnen dabei helfen, zu prüfen, ob ein Austausch für Ihre Anwendung sinnvoll ist.
Aluminium reduziert das Gewicht um etwa 50 %, ist vollständig recycelbar und in der Regel kostengünstiger als Kupfer. Stranggepresste Aluminiumprofile lassen sich hinsichtlich ihrer thermischen Leistung in geschlossenen Räumen optimieren. Die endgültige Dimensionierung hängt von der Nennstromstärke, dem Temperaturanstieg und der Anschlussart ab.
Ja. Mit der richtigen Legierung und dem richtigen Härtegrad lassen sich Aluminium-Sammelschienen ohne Rissbildung biegen. Lesen Sie dazu unseren Leitfaden zu den besten Aluminiumlegierungen für das Biegen.
Ja. Legierung, Härtegrad, Abmessungen und Lieferlänge werden projektbezogen festgelegt. Teilen Sie uns Ihre Anforderungen mit, und wir prüfen die Verfügbarkeit und die Möglichkeiten.
Ein Leitrohr (Rohrstromschiene) ist ein hohles Aluminium-Leitrohrprofil, das im Vergleich zu Massivschienen ein besseres Verhältnis von Steifigkeit zu Gewicht sowie eine bessere Wärmeableitung bietet. Rohrstromschienen kommen dort zum Einsatz, wo die baulichen Gegebenheiten oder thermischen Anforderungen einen hohlen Querschnitt erfordern.
