Rúrkový a rebrovaný výmenník zostáva najbežnejšou konštrukciou výmenníka tepla v systémoch HVAC&R a spoločnosť Hydro dodáva hliníkové rúrky ako priamu alternatívu k medeným rúrkam. Kombináciou hliníkových rúrok s hliníkovými rebrami odstránite galvanický nesúlad, ktorý skracuje životnosť cievky a úplne eliminujete mravenčiu koróziu, pričom zároveň znížite hmotnosť, náklady na materiál a zložitosť recyklácie na konci životnosti.
Spojenie medených rúrok s hliníkovými rebrami spôsobuje neustály kontakt dvoch odlišných kovov a časom vedie tento galvanický nesúlad k predčasnej erózii rebier. Celohliníková konštrukcia tento problém výrazne znížila, pretože hliník je imúnny voči mravenčiej korózii, čo je poruchový režim v medených rúrkach, ktorý podľa odhadov spôsobuje približne 10 % predčasných porúch vnútorných výmenníkov tepla.
A výhody idú nad rámec korózie:
Spoločnosť Hydro dodáva špeciálne zliatiny na konštrukciu rúrkových a rebrovaných výmenníkov tepla: zliatinu 3102E pre rovné drážkované rúry a 3003/3103 pre rovné a špirálové drážkované rúry. Pre vyššiu odolnosť voči korózii sa odporúča zliatina 9159 pre rovné geometrie s vnútornou drážkou a 9159 pre špirálové geometrie s vnútornou drážkou.
Na okrúhle rúry pre vonkajšie použitie sa odporúča zinkový (ZAS) povlak. Každá kombinácia zliatin je pred finálnou výrobou overená zrýchleným testovaním korózie.
Pri zrýchlených koróznych testoch (SWAAT) vydržala pozinkovaná rúrka Hydro 9159 až 208 dní do perforácie v porovnaní so 152 dňami bez povlaku a 60 dňami pre pozinkovanú referenčnú rúrku 3003.

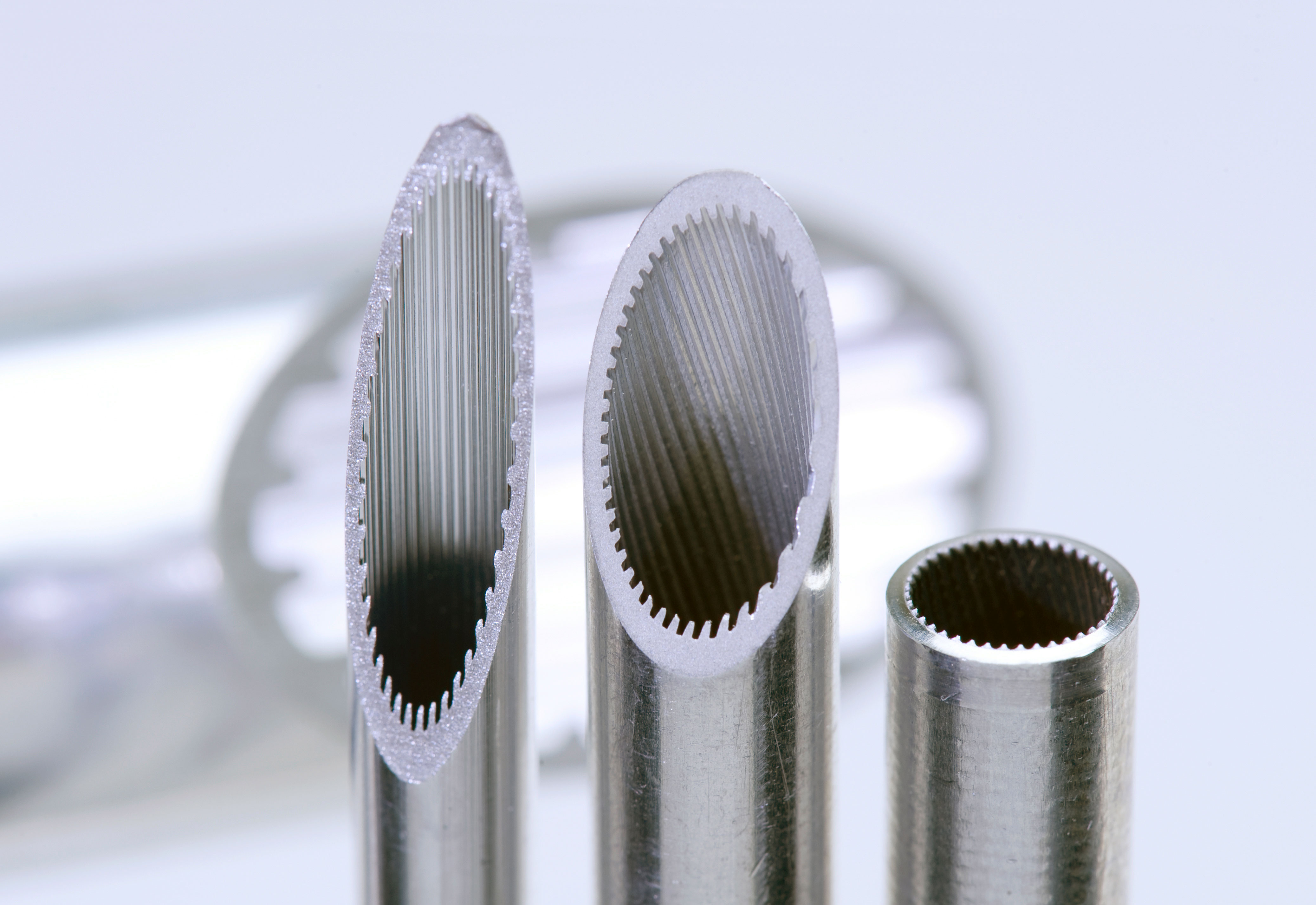

Výkon cievky je v značnej miere ovplyvnený vnútri trubice. Naše trubice Hygroove s vnútorným vylepšením, dostupné s rovnými alebo špirálovými drážkami, dokážu zvýšiť koeficient prestupu tepla na strane chladiva o 50 % až viac ako 300 % v porovnaní s hladkou trubicou, v závislosti od chladiva, prietoku a typu drážky. Správna geometria vyvažuje tento zisk oproti poklesu tlaku a naši inžinieri vám pomôžu nájsť to najlepšie riešenie pre váš systém.
Áno. Hliník sa používa v rúrkovo-rebrových výmenníkoch tepla, mikrokanáličkových výmenníkoch tepla a potrubných súpravách. V porovnaní s meďou ponúka hliník nižšiu hmotnosť, lepšiu recyklovateľnosť, nižšie náklady na materiál a kompatibilitu s amoniakovým chladivom. Hliník je tiež odolný voči mravenčiej korózii.
Rúrkový a rebrovaný výmenník tepla spája okrúhle alebo oválne rúrky s lisovanými alebo vlnitými rebrami, ktoré sa mechanicky roztiahnu a vytvoria tak cievku. Spoločnosť Hydro dodáva hliníkové rúrky, rebrá a zliatiny používané v tomto dizajne ako priamu alternatívu k medeným rúrkam/hliníkovým rebrovaným cievkam.
Zliatiny 3102E a 3003/3103 pre štandardné rovné a špirálové drážkované rúry a 9159 pre vyššiu odolnosť voči korózii. Na okrúhle rúry pre vonkajšie jednotky sa odporúča zinkový (ZAS) povlak.
Formikárna korózia je poruchový režim, ktorý postihuje medené výmenníky tepla a odhaduje sa, že je zodpovedný za približne 10 % predčasných porúch vnútorných výmenníkov tepla. Hliník je voči formikárnej korózii imúnny.
Úspory závisia od konštrukcie a regiónu; analýzy špecifických cievok ukázali úspory podľa kusovníka vo výške 34 % až 48 % pri nahradení medi hliníkom.
