Trocadores de calor de tubo e aletas de alumínio para HVAC&R

Por que escolher alumínio para serpentinas de tubo e aletas?

A combinação de tubos de cobre com aletas de alumínio coloca dois metais diferentes em contato constante e, com o tempo, essa incompatibilidade galvânica leva à erosão prematura das aletas. Um projeto totalmente em alumínio reduz significativamente esse problema, pois o alumínio é imune à corrosão por carbonato de cálcio, um modo de falha em tubos de cobre que causa cerca de 10% das falhas prematuras em trocadores de calor internos.

E os benefícios vão além da corrosão:

• Menor custo de material: O alumínio custa cerca de um quarto do cobre como matéria-prima, e estudos de aplicação mostram uma economia de 34% a 48% na lista de materiais.
• Unidades mais leves: Dependendo do projeto, o peso total do trocador de calor diminui de 17% a 34%, e o peso dos tubos em cerca de dois terços.
• Mais opções de refrigeração: o alumínio é compatível com sistemas de amônia (R717), o que não ocorre com o cobre.
• Reciclagem mais simples: os trocadores de calor totalmente em alumínio são mais fáceis de reciclar, sem necessidade de separação de materiais.

Ligas de alumínio para trocadores de calor de tubos e aletas

A Hydro fornece ligas específicas para a construção de trocadores de calor de tubos e aletas: 3102E para tubos com ranhuras retas e 3003/3103 para tubos com ranhuras retas e helicoidais. Para maior resistência à corrosão, recomenda-se a liga 9159 para geometrias com ranhuras internas retas e a liga 9159 para geometrias com ranhuras internas helicoidais.

Recomenda-se um revestimento de zinco (ZAS) em tubos redondos para aplicações externas. Cada combinação de liga é validada por testes acelerados de corrosão antes de ser finalizada para produção.

Em testes de corrosão acelerada (SWAAT), um tubo Hydro 9159 revestido com zinco resistiu até 208 dias à perfuração, em comparação com 152 dias para um tubo sem revestimento e 60 dias para um tubo de referência 3003 revestido com zinco.

Geometria dos tubos para trocadores de calor de tubos e aletas

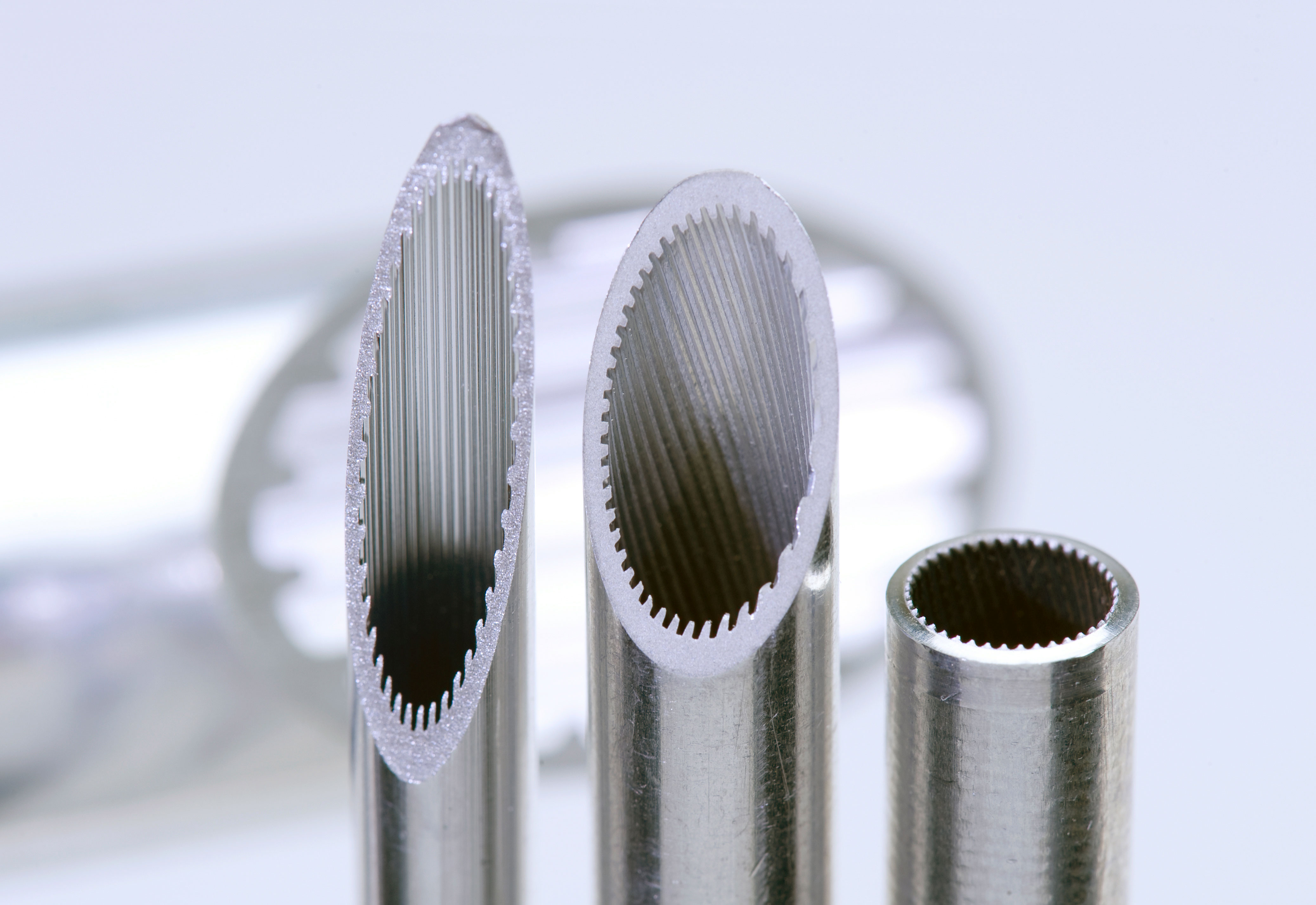

Grande parte do desempenho de uma serpentina é determinado dentro do tubo. Nossos tubos Hygroove com ranhuras internas aprimoradas, disponíveis com ranhuras retas ou helicoidais, podem aumentar o coeficiente de transferência de calor do lado do refrigerante em 50% a mais de 300% em comparação com um tubo liso, dependendo do refrigerante, da vazão e do tipo de ranhura. A geometria correta equilibra esse ganho com a perda de pressão, e nossos engenheiros podem ajudá-lo a encontrar a melhor solução para o seu sistema.

Onde nossos tubos são utilizados:

• Serpentinas de aquecimento e resfriamento para sistemas HVAC comerciais e residenciais.
• Serpentinas de refrigeração para vitrines e câmaras frigoríficas
• Bobinas para ambientes corrosivos, como instalações costeiras e industriais.
