Aluminium voor warmtewisselaars en leidingen in HVAC&R-systemen.

Microkanaal-warmtewisselaars

Hydro levert meerpoorts geëxtrudeerde (MPE) buizen voor gesoldeerde microkanalen. Microkanaalbuizen hebben inherente technische voordelen die resulteren in de hoogst mogelijke thermische prestatiewinst. De metalen verbinding tussen buis en lamel elimineert de contactweerstand die optreedt bij mechanisch geëxpandeerde ontwerpen, waardoor de warmteoverdrachtsefficiëntie verbetert. In combinatie met de microkanaalbuisgeometrie maakt dit een kleinere, lichtere unit mogelijk en een aanzienlijke vermindering van de koelmiddelhoeveelheid. Een kern met een geringere diepte kan bovendien de drukval aan de luchtzijde met wel 50% verminderen in vergelijking met een conventionele warmtewisselaar met hetzelfde frontale oppervlak aan de luchtzijde.

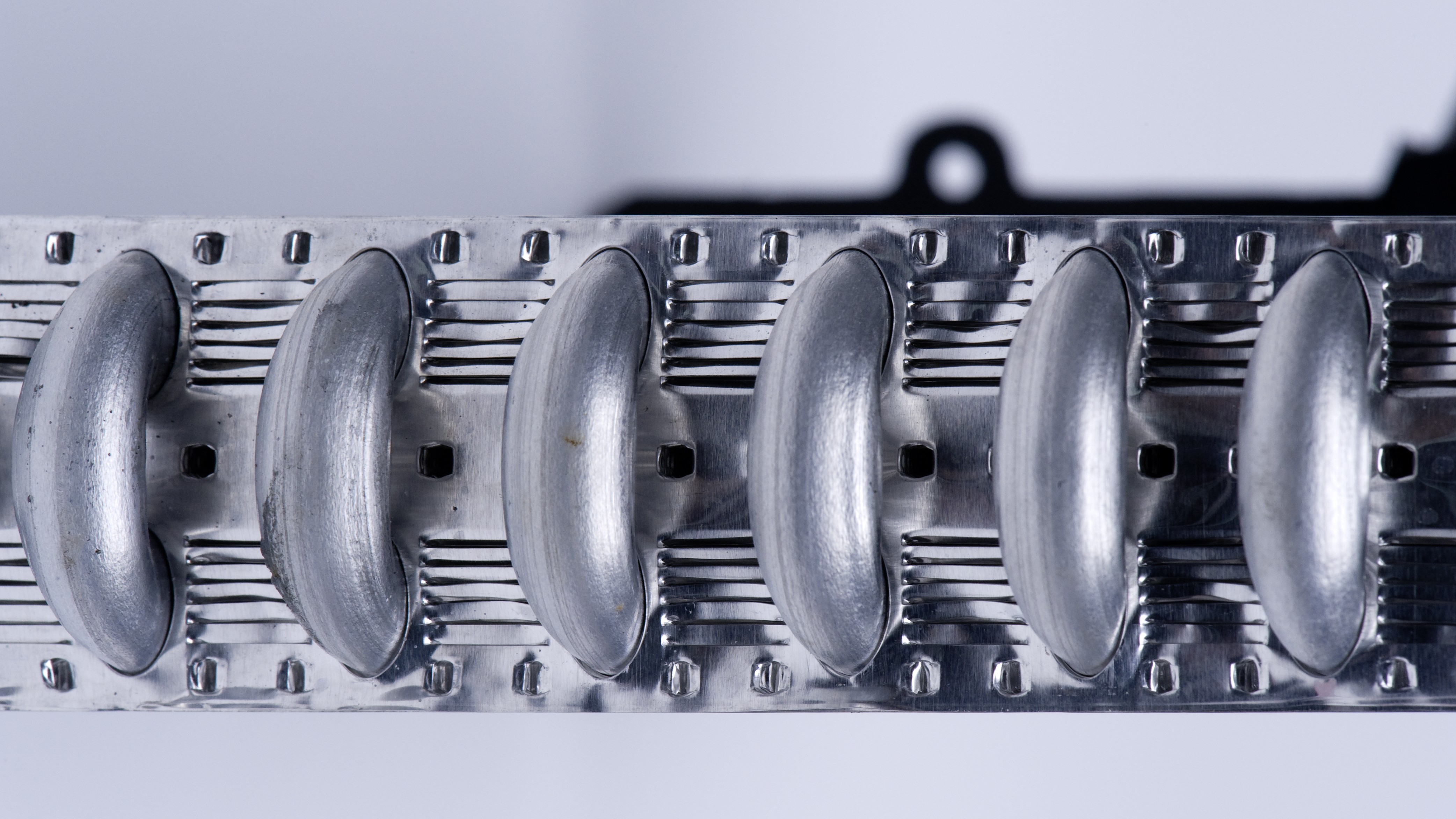

Buis- en lamellenwarmtewisselaars

De buis-en-lamellenwarmtewisselaar blijft het meest voorkomende ontwerp in de HVAC&R-sector, en Hydro levert aluminium buis-en-lamellenwarmtewisselaars als direct alternatief voor traditionele koperen buis/aluminium lamellenwarmtewisselaars. De combinatie van aluminium buizen met aluminium lamellen biedt een betere corrosiebestendigheid door een verbeterde galvanische koppeling in vergelijking met een ontwerp met gemengde metalen, en is tevens immuun voor mierenzuurcorrosie , een falingsmechanisme dat koperen buizen aantast. Intern verbeterde buisopties kunnen de warmteoverdracht aan de koudemiddelzijde verbeteren door het interne oppervlak te vergroten en kunnen ook de koudemiddelstroomkarakteristieken beïnvloeden.

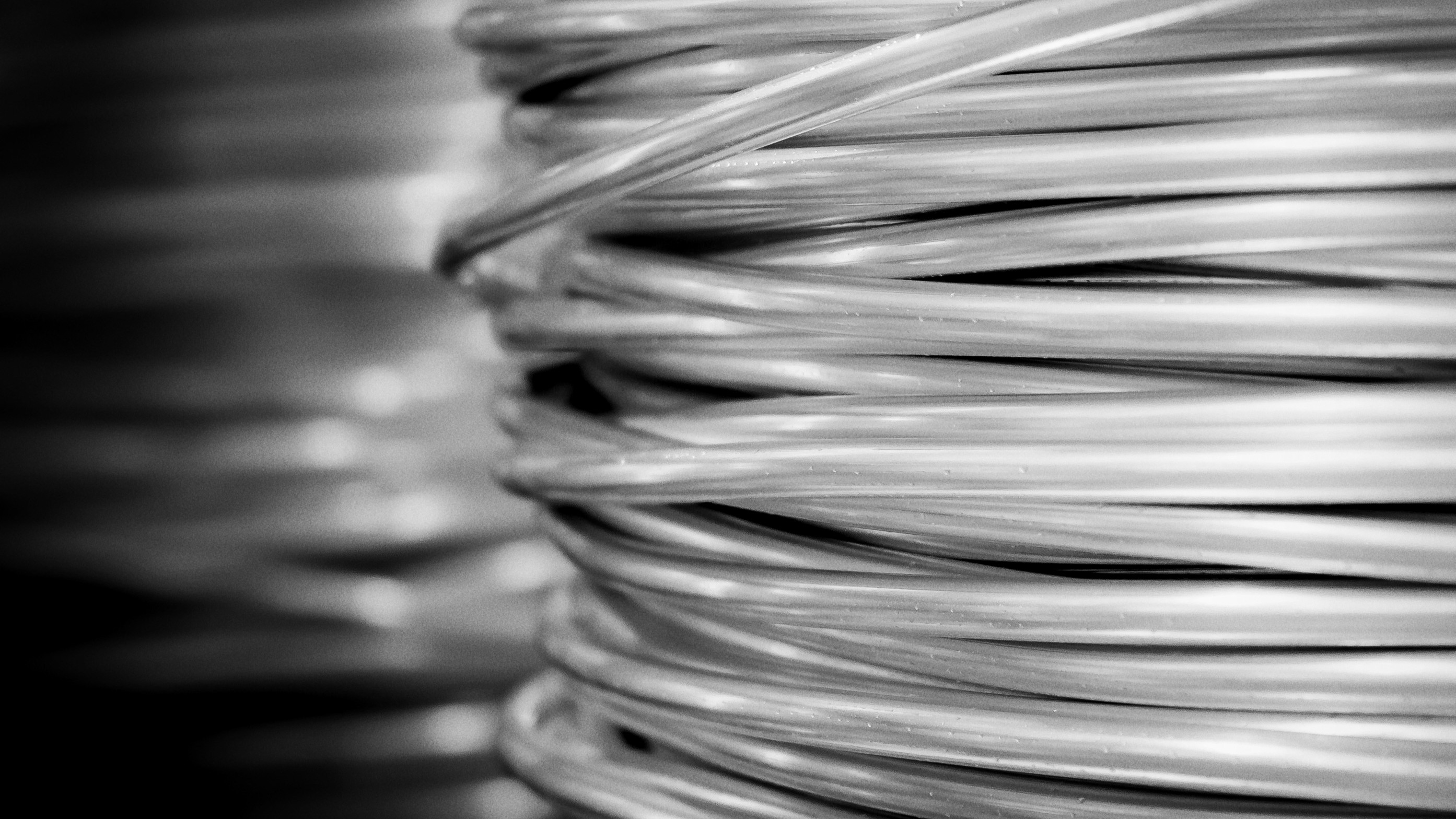

Aluminium buizen voor leidingsets

Hydro-aluminium buizen voor leidingsets en verbindingsleidingen worden gemaakt van een speciale legering die specifiek is ontwikkeld voor HVAC&R-toepassingen. Standaardafmetingen variëren van 1/4 inch tot 1 inch, en afmetingen op maat zijn op aanvraag leverbaar. Een optionele coating van polyamide (PA) of polyethyleen (PE) biedt extra bescherming tegen corrosie en fysieke beschadiging. De installatiehandleiding beschrijft het juiste gereedschap, de aanhaalmomenten en de verbindingsmethoden.

Aluminium versus koper in HVAC&R.

Bij de vergelijking van koper en aluminium voor HVAC&R-apparatuur zijn zes factoren het belangrijkst: kosten, gewicht, thermische prestaties, duurzaamheid, corrosiegedrag en recyclebaarheid.

• Kosten: Aluminium is per ton doorgaans ongeveer een kwart goedkoper dan koper, en toepassingsstudies hebben aangetoond dat de materiaalkosten met 34-48% kunnen worden verlaagd. Omdat aluminium warmtewisselaars aanzienlijk minder materiaal bevatten, hebben schommelingen in de LME-prijs een veel kleinere impact op de productiekosten dan bij koperen constructies.
• Gewicht: In de regel weegt een warmtewisselaar met aluminium buizen slechts de helft van een warmtewisselaar met koperen buizen. Afhankelijk van het ontwerp kan het gewicht van de complete warmtewisselaar met 17-34% worden verminderd, terwijl het gewicht van de buizen zelf met ongeveer twee derde kan worden verlaagd. Het lagere gewicht kan ook de handling- en logistieke kosten verlagen.
• Thermische prestaties: Bij een buis-en-lamellenconstructie is het verschil in de totale warmteoverdrachtscoëfficiënt tussen een koperen buis en een aluminium buis warmtewisselaar met identieke geometrie verwaarloosbaar, ongeveer 1%. Het contactvlak tussen de lamellen en de lucht, en niet de buiswand zelf, is de belangrijkste factor die de algehele prestaties bepaalt.
• Duurzaamheid: In conventionele Bij warmtewisselaars met koperen buizen en aluminium lamellen kan galvanische interactie tussen de verschillende metalen bijdragen aan geleidelijke degradatie van de lamellen. Een volledig aluminium ontwerp biedt een uitgebalanceerde legeringscombinatie die dit corrosiemechanisme vermindert en bijdraagt aan het behoud van prestaties op lange termijn.
• Corrosie: Aluminium is bestand tegen mierennestcorrosie, een vorm van schade die naar schatting verantwoordelijk is voor ongeveer 10% van de voortijdige defecten aan warmtewisselaars binnenshuis. Aluminium is ook compatibel met ammoniakkoelsystemen, terwijl koper niet gebruikt kan worden vanwege ammoniakaanvallen..
• Recyclebaarheid: Warmtewisselaars van volledig aluminium kunnen, in tegenstelling tot constructies van gemengde metalen, worden gerecycled zonder eerst de verschillende materialen te scheiden. Dit vereenvoudigt de verwerking aan het einde van de levensduur en verbetert de materiaalterugwinning.

Condensatortoepassing	Vinnen en buizen (koperen buis/aluminium vinnen)	Vinnen en buizen (aluminium buis/aluminium vin)	Microkanaal (aluminium buis/aluminium vin)
Benodigde ruimte	100%	100%	28%
Buisgewicht	100%	33-66%	33%
Gewicht van de warmtewisselaar	100%	66-83%	42%
Buiskosten per warmtewisselaar	100%	20-40%	30%
Koelmiddelvulling	100%	100-86%	7%
Levensduur	Hoge vincorrosie	Volledig aluminium, gebalanceerde legeringscombinatie	Volledig aluminium, gebalanceerde legeringscombinatie
Recyclebaarheid	Scheiding noodzakelijk	Geen scheiding nodig	Geen scheiding nodig

Hoe wij uw transitie kunnen ondersteunen

De overstap van koper naar aluminium is meer dan alleen een materiaalwissel. Succes hangt af van de juiste legeringskeuze, inzicht in de toepassingsvereisten en de implementatie van beproefde productieprocessen. Wij ondersteunen klanten gedurende de gehele transitie met specialistische materialen, technische expertise en decennialange ervaring in HVAC&R.

• Bewezen HVAC&R-legeringen, ontworpen voor corrosiebestendigheid, duurzaamheid en prestaties op lange termijn.
• Technische expertise ter ondersteuning van de evaluatie van ontwerpen, toepassingen en productieoverwegingen.
• Workshops en trainingen die praktische richtlijnen bieden voor het werken met aluminium en het toepassen van best practices in de gehele waardeketen.
• Bewezen succes, gebouwd op decennialange ervaring in het leveren van aluminiumoplossingen die wereldwijd betrouwbare prestaties hebben geleverd in HVAC&R-toepassingen.
• Instrumenten, kennis en ondersteuning om klanten te helpen risico's te minimaliseren, veelvoorkomende valkuilen te vermijden en een succesvolle transitie te realiseren.
• Een betrouwbare partner voor de lange termijn met meer dan 50 jaar ervaring in aluminiumextrusie, ondersteund door een wereldwijd technisch en productienetwerk.

Ontdek de mogelijkheden tijdens een gratis workshop.

Overweegt u aluminium voor uw HVAC&R-toepassingen? Wij bieden gratis technische workshops aan voor fabrikanten die geïnteresseerd zijn in de mogelijkheden en uitdagingen van de overstap van koper naar aluminium..

Tijdens de workshop kunnen onze specialisten u helpen met:

• Evalueer potentiële toepassingen en voordelen.
• Bespreek de eisen met betrekking tot corrosie en duurzaamheid.
• Bekijk de legerings- en productopties
• Deel best practices voor productie en installatie.
• Identificeer de belangrijkste aandachtspunten voor een succesvolle overgang.

Of u nu net begint met het verkennen van aluminium of al een overstap plant, wij kunnen u helpen de kennis en het vertrouwen op te bouwen die nodig zijn om verder te gaan.
