Aluminium för värmeväxlare och rör inom HVAC&R

Mikrokanalvärmeväxlare

Vi levererar flerkanalsprofiler (MPE-rör) för lödda mikrokanalvärmeväxlare. Mikrokanalrör har tekniska egenskaper som ger mycket hög termisk prestanda.

Den metalliska bindningen mellan rör och fläns eliminerar det kontaktmotstånd som finns i mekaniskt expanderade konstruktioner, vilket förbättrar värmeöverföringen. Tillsammans med mikrokanalrörens geometri möjliggör det mindre och lättare enheter samt en betydande minskning av mängden köldmedium.

En värmeväxlare med mindre djup kan dessutom minska tryckfallet på luftsidan med upp till 50 procent jämfört med en konventionell värmeväxlare med samma frontarea på luftsidan.

Fläns- och rörvärmeväxlare

Fläns- och rörvärmeväxlare är fortfarande den vanligaste typen av värmeväxlare inom HVAC&R. Vi levererar aluminiumrör och aluminiumflänsar som ett alternativ till traditionella värmeväxlare med kopparrör och aluminiumflänsar.

Genom att kombinera aluminiumrör med aluminiumflänsar får du bättre korrosionsbeständighet tack vare förbättrad galvanisk kompatibilitet jämfört med konstruktioner där olika metaller kombineras. Aluminium ger immunitet mot formkorrosion, en typ av korrosion som kan drabba kopparrör.

Vi erbjuder även rör med invändigt förbättrad yta. Den större invändiga ytan kan förbättra värmeöverföringen på köldmediesidan och även påverka köldmediets flödesegenskaper.

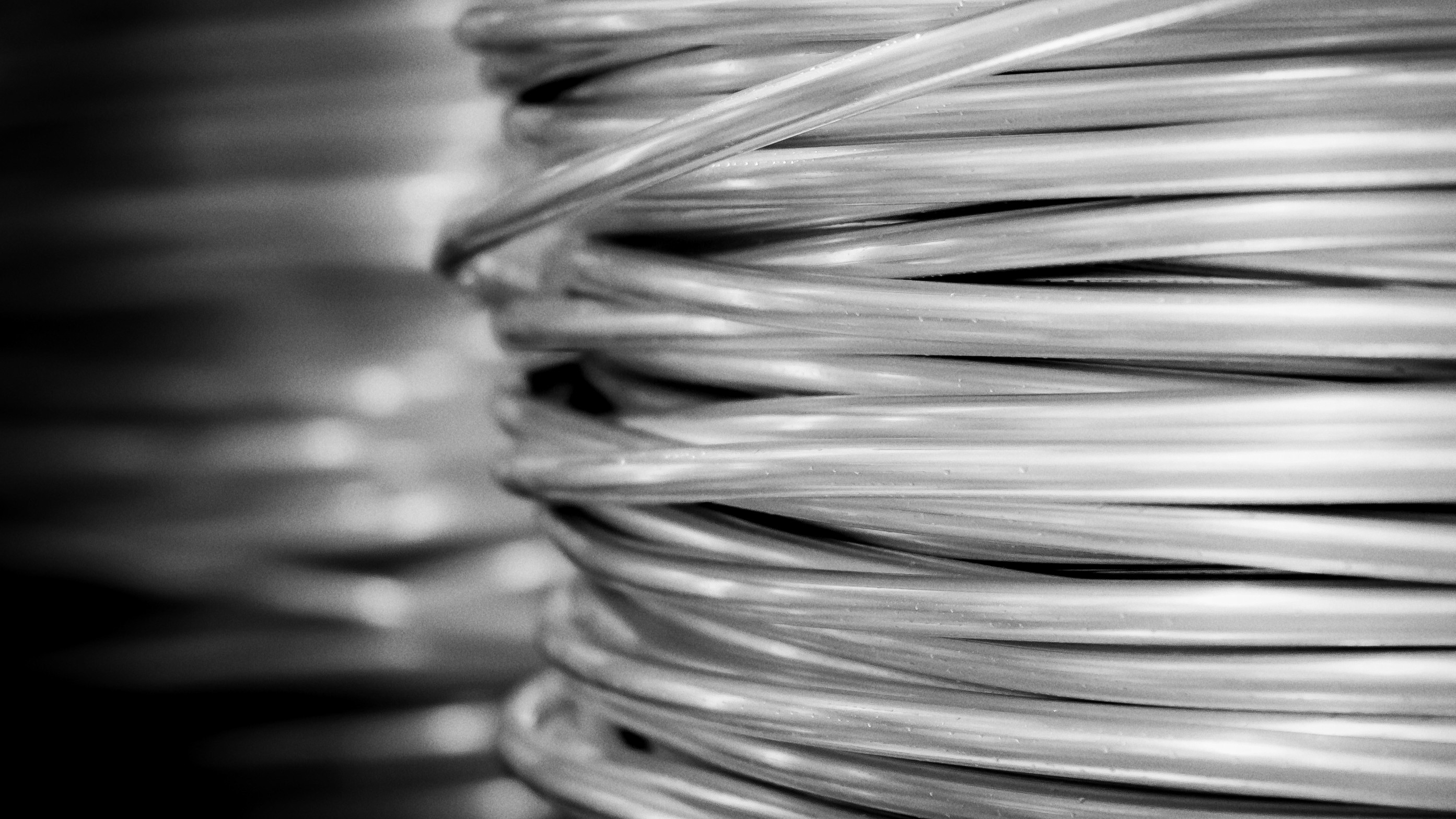

Aluminiumrör för ledningssatser

Vi tillverkar aluminiumrör för ledningssatser och anslutningsledningar i en speciallegering som utvecklats specifikt för HVAC&R-applikationer.

Standarddimensionerna sträcker sig från 1/4 till 1 tum, och vi erbjuder även kundanpassade dimensioner på förfrågan. Som tillval kan rören beläggas med polyamid (PA) eller polyeten (PE) för ytterligare skydd mot korrosion och mekaniska skador.

Våra installationsanvisningar innehåller vägledning om lämpliga verktyg, åtdragningsmoment och fogmetoder.

Aluminium kontra koppar inom HVAC&R

När du väljer mellan aluminium och koppar för HVAC&R-utrustning finns det sex viktiga faktorer att ta hänsyn till: kostnad, vikt, termisk prestanda, hållbarhet, korrosionsbeständighet och återvinningsbarhet.

• Kostnad: Aluminium kostar vanligtvis omkring en fjärdedel av koppar räknat per ton. Studier av specifika applikationer har visat materialkostnadsbesparingar på 34–48 procent. Eftersom värmeväxlare i aluminium innehåller betydligt mindre material räknat i vikt får variationer i LME-priser också mindre påverkan på tillverkningskostnaden än för kopparbaserade konstruktioner.
• Vikt: Som tumregel väger en värmeväxlare med aluminiumrör ungefär hälften så mycket som motsvarande värmeväxlare med kopparrör. Beroende på konstruktion kan värmeväxlarens totala vikt minska med 17–34 procent, medan vikten på själva rören kan minska med cirka två tredjedelar. Den lägre vikten kan även minska kostnaderna för hantering och logistik.
• Termisk prestanda: I en fläns- och rörvärmeväxlare med identisk geometri är skillnaden i den totala värmeövergångskoefficienten mellan värmeväxlare med koppar- respektive aluminiumrör försumbar, cirka 1 procent. Det är framför allt gränsytan mellan fläns och luft, snarare än själva rörväggen, som påverkar den totala prestandan.
• Hållbarhet: I konventionella värmeväxlare med kopparrör och aluminiumflänsar kan den galvaniska interaktionen mellan olika metaller bidra till att flänsarna gradvis bryts ned över tid. En konstruktion helt i aluminium ger en mer balanserad kombination av legeringar, vilket minskar denna korrosionsmekanism och bidrar till bibehållen prestanda över tid.
• Korrosion: Aluminium är immunt mot formkorrosion, en typ av korrosion som uppskattas stå för omkring 10 procent av förtida fel i värmeväxlare inomhus. Aluminium är även kompatibelt med system som använder ammoniak som köldmedium, medan koppar inte kan användas eftersom ammoniak angriper materialet.
• Återvinningsbarhet: Värmeväxlare helt i aluminium kan återvinnas utan att olika material först behöver separeras, till skillnad från konstruktioner som kombinerar flera metaller. Det förenklar hanteringen i slutet av produktens livslängd och underlättar materialåtervinningen.

Kondensorapplikation	Fläns och rör (Cu-rör/Al-fläns)	Fläns och rör (Al-rör/Al-fenor)	Mikrokanal (Al-rör/Al-fena)
Nödvändigt utrymme	100%	100%	28 %
Rörvikt	100%	33–66 %	33 %
Värmeväxlarens vikt	100%	66–83 %	42 %
Rörkostnad per växlare	100%	20–40 %	30%
Köldmediepåfyllning	100%	100–86 %	7 %
Livstid	Hög fenkorrosion	Balanserad legeringskombination helt i aluminium	Balanserad legeringskombination helt i aluminium
Återvinningsbarhet	Separation behövs	Ingen separation behövs	Ingen separation behövs

Stöd i övergången till aluminium

Att gå från koppar till aluminium handlar om mer än att byta material. För att lyckas behöver du välja rätt legering, förstå kraven i din applikation och använda beprövade tillverkningsmetoder. Vi stöttar dig genom hela övergången med specialutvecklade material, teknisk expertis och lång erfarenhet av HVAC&R.

• Beprövade legeringar för HVAC&R, utvecklade för korrosionsbeständighet, hållbarhet och långsiktig prestanda.
• Teknisk expertis för att utvärdera konstruktioner, applikationer och olika aspekter av tillverkningen.
• Workshops och utbildningar med praktisk vägledning kring aluminium och beprövade arbetssätt genom hela värdekedjan.
• Lång erfarenhet inom HVAC&R, med aluminiumlösningar som har levererat tillförlitlig prestanda i applikationer världen över.
• Verktyg, kunskap och stöd som hjälper dig att minska risker, undvika vanliga fallgropar och få en smidigare övergång till aluminium.
• En långsiktig partner med mer än 50 års erfarenhet av aluminiumextrudering och ett globalt nätverk inom teknik och tillverkning.

Utforska möjligheterna med aluminium i en kostnadsfri workshop

Överväger du aluminium för dina HVAC&R-applikationer? Vi erbjuder kostnadsfria tekniska workshops för tillverkare som vill förstå möjligheterna och utmaningarna med att gå från koppar till aluminium.

Under workshopen hjälper våra specialister dig att:

• Utvärdera möjliga applikationer och fördelar
• Diskutera korrosion och hållbarhetskrav
• Granska legerings- och produktalternativ
• Dela bästa praxis för tillverkning och installation
• Identifiera viktiga överväganden för en lyckad övergång

Oavsett om du precis har börjat utforska aluminium eller redan planerar en övergång, kan vi hjälpa dig att bygga upp den kunskap och det självförtroende som behövs för att gå vidare..
