Alumínium HVAC&R hőcserélőkhöz és csövekhez
Az alumínium a HVAC&R iparág számos alkalmazásában előnyben részesített anyaggá vált, mivel egyszerre kínál kisebb tömeget, kedvezőbb költségeket, kiváló korrózióállóságot és jó újrahasznosíthatóságot. A Hydro alumínium megoldásokat kínál HVAC&R berendezésekhez, többek között cső-lamellás és mikrocsatornás hőcserélőkhöz, valamint csővezeték-rendszerekhez.
Mikrocsatornás hőcserélők
A Hydro többportos extrudált (MPE) csöveket kínál forrasztott mikrocsatornás rendszerekhez. A mikrocsatornás csövek olyan műszaki előnyöket nyújtanak, amelyek jelentősen növelik a hőátadási teljesítményt. A cső és a lamellák közötti fémes kötés kiküszöböli a mechanikusan tágított kialakításokra jellemző érintkezési ellenállást, ezáltal javítja a hőátadás hatékonyságát.
A mikrocsatornás csőgeometriának köszönhetően kisebb és könnyebb egységek alakíthatók ki, miközben jelentősen csökkenthető a szükséges hűtőközeg mennyisége. A kisebb magmélység akár 50%-kal is mérsékelheti a levegőoldali nyomásesést egy azonos homlokfelületű hagyományos hőcserélőhöz képest.
Cső-lamellás hőcserélők
A cső-lamellás kialakítás továbbra is a HVAC&R rendszerek legelterjedtebb hőcserélő-megoldása. A Hydro alumínium csöveket és lamellákat kínál a hagyományos rézcső/alumínium lamellás rendszerek közvetlen alternatívájaként.
Az alumínium cső és alumínium lamella kombinációja jobb korrózióállóságot biztosít, mint a különböző fémeket alkalmazó kialakítások, mivel csökkenti a galvanikus korrózió kockázatát. Emellett ellenáll a hangyakorróziónak is, amely a rézcsövek egyik ismert meghibásodási formája.
A belső felületen továbbfejlesztett csőváltozatok növelhetik a hűtőközeg-oldali hőátadás hatékonyságát, valamint kedvezően befolyásolhatják a hűtőközeg áramlási jellemzőit.

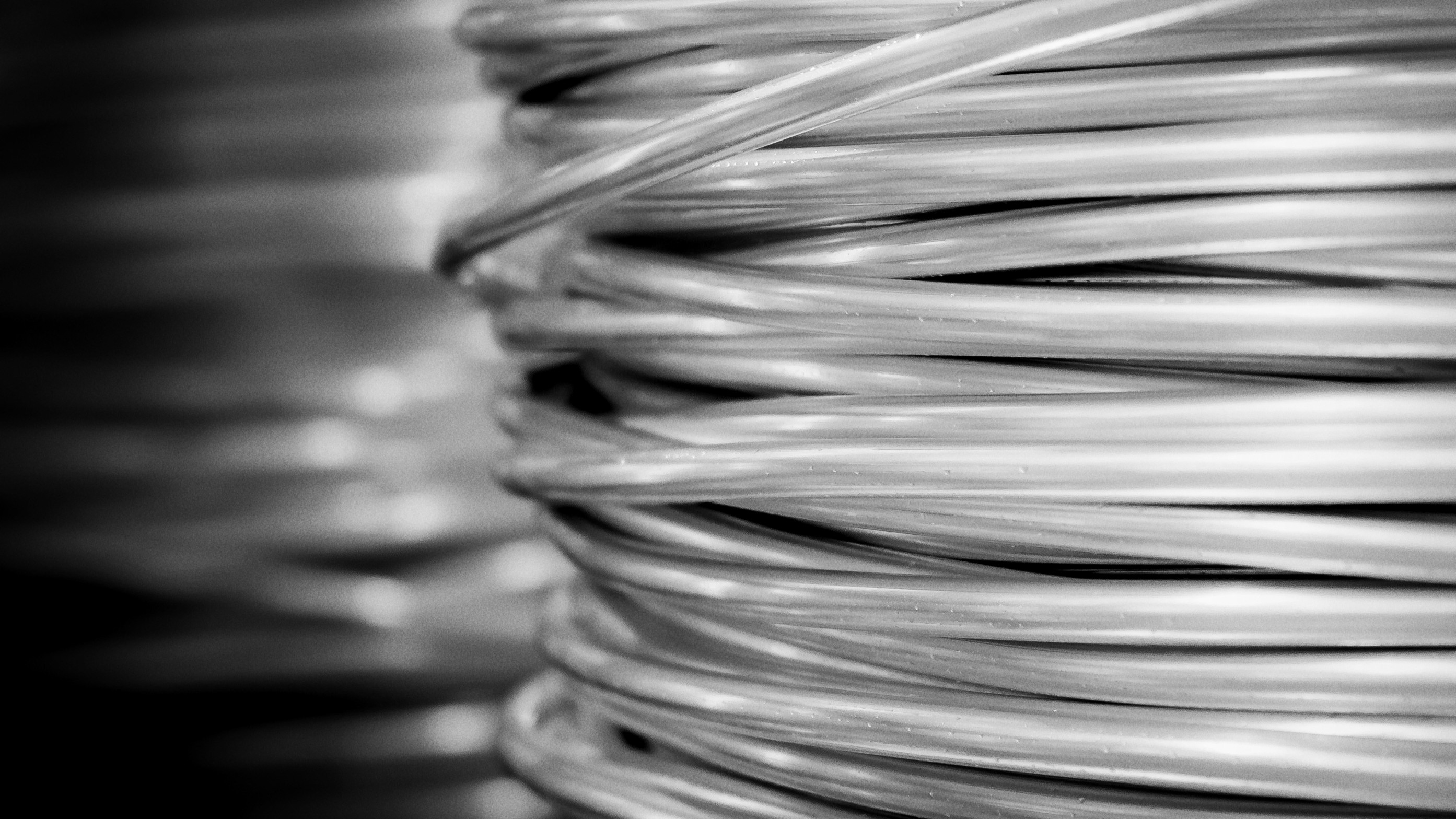

Alumínium csövek csővezeték-rendszerekhez
A Hydro csővezetékekhez és összekötő vezetékekhez használt alumínium csövei speciális, kifejezetten HVAC&R alkalmazásokhoz fejlesztett ötvözetből készülnek. A szabványos méretek 6 mm-től 25 mm-ig érhetők el, de egyedi méretek is rendelhetők.
Az opcionális poliamid (PA) vagy polietilén (PE) bevonat további védelmet nyújt a korrózióval és a fizikai sérülésekkel szemben. A telepítési útmutató részletesen ismerteti a megfelelő szerszámokat, nyomatékértékeket és csatlakoztatási módszereket.
Alumínium vagy réz a HVAC&R rendszerekben?
A HVAC&R berendezések esetében az alumínium és a réz összehasonlításakor hat szempont bír kiemelt jelentőséggel: a költség, a tömeg, a hőteljesítmény, a tartósság, a korrózióállóság és az újrahasznosíthatóság.
- Költség: Az alumínium ára tonnánként jellemzően a réz árának körülbelül egynegyede. Az alkalmazási vizsgálatok 34-48%-os anyagköltség-megtakarítást mutattak ki. Mivel az alumínium hőcserélők lényegesen kevesebb anyagot tartalmaznak, az LME árfolyam-ingadozásai kisebb hatással vannak a gyártási költségekre, mint a rézalapú megoldások esetében.
- Tömeg: Általánosságban elmondható, hogy egy alumíniumcső-alapú hőcserélő tömege körülbelül fele a rézből készült változaténak. A kialakítástól függően a teljes hőcserélő tömege 17-34%-kal csökkenthető, míg a cső tömege akár kétharmaddal is kisebb lehet. Az alacsonyabb tömeg a kezelési és logisztikai költségek csökkentéséhez is hozzájárulhat.
- Hőteljesítmény: Cső-lamellás kialakítás esetén az azonos geometriájú réz- és alumíniumcsöves hőcserélők teljes hőátadási együtthatója között mindössze körülbelül 1% eltérés mutatkozik. A teljesítményt elsősorban a lamellák és a levegő közötti hőátadási felület határozza meg, nem pedig maga a csőfal.
- Tartósság: A hagyományos rézcső/alumínium lamellás hőcserélők esetében az eltérő fémek közötti galvanikus kölcsönhatás idővel a lamellák károsodásához vezethet. A teljes egészében alumíniumból készült kialakítás kiegyensúlyozott ötvözetkombinációt alkalmaz, amely csökkenti ennek a korróziós folyamatnak a kockázatát, és hozzájárul a hosszú távú teljesítmény fenntartásához.
- Korrózióállóság: Az alumínium ellenáll a hangyakorróziónak („hangyafészek-korróziónak”), amely a becslések szerint a beltéri hőcserélők korai meghibásodásainak mintegy 10%-áért felelős. Emellett kompatibilis az ammóniás hűtőközeg-rendszerekkel is, míg a réz ammóniás környezetben nem alkalmazható.
- Újrahasznosíthatóság: A teljes egészében alumíniumból készült hőcserélők a vegyes fémszerkezetű megoldásokkal szemben egyszerűbben újrahasznosíthatók, mivel az anyagokat nem szükséges szétválasztani. Ez megkönnyíti az élettartam végén végzett feldolgozást és javítja az anyag-visszanyerés hatékonyságát.
| Kondenzátoros alkalmazás | Cső-lamellás (rézcső/alumínium lamella) | Cső-lamellás (alumínium cső/alumínium lamella) | Mikrocsatornás (alumínium cső/alumínium lamella) |
| Szükséges beépítési hely | 100% | 100% | 28% |
| A cső tömege | 100% | 33-66% | 33% |
| A hőcserélő tömege | 100% | 66-83% | 42% |
| Csőköltség hőcserélőnként | 100% | 20-40% | 30% |
| Hűtőközeg-töltet | 100% | 100-86% | 7% |
| Várható élettartam | Fokozott lamellakorrózió | Teljesen alumíniumból készült, kiegyensúlyozott ötvözetkombináció | Teljesen alumíniumból készült, kiegyensúlyozott ötvözetkombináció |
| Újrahasznosíthatóság | Anyagszétválasztás szükséges | Anyagszétválasztás nélkül újrahasznosítható | Anyagszétválasztás nélkül újrahasznosítható |
Hogyan tudjuk támogatni az átállást?
A rézről alumíniumra való átállás több, mint egy egyszerű anyagváltás. A sikerhez megfelelő ötvözetválasztásra, az alkalmazási követelmények alapos ismeretére és bevált gyártási gyakorlatokra van szükség. Speciális anyagokkal, műszaki szakértelemmel és évtizedes HVAC&R tapasztalatunkkal támogatjuk ügyfeleinket az átállás minden szakaszában.
- Bevált HVAC&R ötvözetek, amelyek korrózióállóságot, tartósságot és hosszú élettartamot biztosítanak.
- Műszaki szakértelem a tervek, alkalmazások és gyártási szempontok értékeléséhez.
- Workshopok és képzések, amelyek gyakorlati útmutatást nyújtanak az alumíniummal való munkához és a legjobb gyakorlatok alkalmazásához az értéklánc teljes egészében.
- Több évtizedes tapasztalat alumínium megoldások fejlesztésében és szállításában a HVAC&R iparág számára világszerte.
- Eszközök, tudás és támogatás a kockázatok csökkentéséhez, a gyakori hibák elkerüléséhez és a sikeres átállás megvalósításához.
- Megbízható, hosszú távú partner több mint 50 éves alumíniumextrudálási tapasztalattal, globális műszaki és gyártási háttérrel.
Fedezze fel a lehetőségeket egy ingyenes workshopon
Alumínium alkalmazását fontolgatja HVAC&R rendszereihez? Ingyenes műszaki workshopokat kínálunk azoknak a gyártóknak, akik szeretnék jobban megismerni a rézről alumíniumra történő átállás lehetőségeit és kihívásait.
A workshop során szakértőink az alábbiakban nyújtanak támogatást:
- A lehetséges alkalmazások és előnyök értékelése
- A korrózióval és tartóssággal kapcsolatos követelmények áttekintése
- Az elérhető ötvözet- és terméklehetőségek bemutatása
- Gyártási és telepítési bevált gyakorlatok megosztása
- A sikeres átállás kulcsfontosságú feltételeinek azonosítása
Akár most ismerkedik az alumíniummal, akár már tervezi az átállást, segítünk megszerezni a továbblépéshez szükséges tudást és magabiztosságot.
Gyakran ismételt kérdések a réz helyettesítéséről
Igen. Az alumínium hatékony alternatívája lehet a réznek cső-lamellás és mikrocsatornás hőcserélőkben, csővezeték-rendszerekben, valamint számos más HVAC&R alkalmazásban. A sikeres alkalmazás kulcsa az adott üzemi körülményekhez megfelelő ötvözet, bevonat és csatlakoztatási technológia kiválasztása. Az alumínium ammóniás hűtőközeg-rendszerekben is használható, a rézzel ellentétben.
A HVAC&R iparágban egyre többen választják az alumíniumot a réz helyett, mivel az kedvezőbb anyagköltséget, alacsonyabb tömeget, a teljesen alumíniumból készült rendszerek esetében jobb korrózióállóságot, valamint egyszerűbb újrahasznosíthatóságot kínál.
Bár a réz hővezető képessége nagyobb, ez a gyakorlatban csak korlátozott hatással van a cső-lamellás hőcserélők teljesítményére. Azonos geometria mellett a réz- és alumíniumcsöves kialakítások teljes hőátadási együtthatója között mindössze körülbelül 1% az eltérés.
A hangyakorrózió (hangyafészek-korrózió) a réz hőcserélők egyik ismert meghibásodási formája, amely a beltéri hőcserélők korai meghibásodásának jelentős részéért felelős. Az alumíniumot nem érinti ez a korróziós jelenség, ezért az alumínium hőcserélők esetében nem kell számolni ezzel a meghibásodási kockázattal.
